Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Lý thuyết: | Máy bơm ly tâm | Lưu lượng tối đa: | 1000m3 / h |
|---|---|---|---|
| Đầu tối đa: | 120m | thương hiệu: | Thành Đô Yongyi |
| Màu: | Tùy chỉnh | OEM: | Chào mừng |
| Cấu trúc: | Bơm một tầng | Nhiên liệu: | Điện |
| Tên sản phẩm: | Bơm ly tâm bằng thép không gỉ chịu nhiệt độ cao | ||
| Làm nổi bật: | máy bơm ly tâm tách ngang,máy bơm ly tâm công nghiệp |
||
Máy bơm ly tâm ngang bằng thép không gỉ chịu nhiệt độ cao
Mô tả Sản phẩm
1. Bơm ly tâm chống ăn mòn ngang, với kênh dòng chảy cánh quạt rộng rãi và hiệu suất thủy lực vượt trội.
2. Tấm che phía sau của bánh công tác được trang bị lưỡi dao phía sau, có thể làm giảm rò rỉ phương tiện truyền thông.
3. Các loại phốt trục khác nhau (bao gồm phốt cơ khí, phốt động + phốt đóng gói, phốt động + phốt loại K) được sử dụng để đáp ứng các yêu cầu về niêm phong trục để mang phương tiện truyền thông thay đổi
Đặc điểm cấu trúc
Tách hướng tâm, cửa sau, bơm ly tâm một tầng
Bánh công tác: bánh công tác mở, bánh công tác bán mở, bánh công tác xoáy và bánh công tác đóng.
Bánh công tác kín được thiết kế như một bánh công tác dòng chảy rộng theo nguyên tắc dòng chảy nhiều pha, có lợi cho việc truyền môi trường rắn mà không bị tắc
Bánh công tác được thiết kế với lưỡi dao phía sau
các cánh quạt phía trước được sử dụng để ngăn chặn môi trường chảy ngược về phía đầu vào máy bơm
các lưỡi được sử dụng để giảm áp suất rò rỉ dọc trục và cân bằng lực dọc trục
bánh công tác được gắn trên trục với một hình nón phù hợp để dễ dàng lắp ráp và tháo gỡ
bánh công tác được gắn chặt với đai ốc cánh quạt và vít khóa
Ứng dụng
Axit hữu cơ và vô cơ: axit nitric, axit sulfuric, axit hydrochloric và axit photphoric.
Natri hydroxit hoặc natri cacbonat, vv dung dịch kiềm.
Các hợp chất hữu cơ và các nguyên liệu và sản phẩm ăn mòn khác.
Thông số kỹ thuật
mô hình | Hiệu suất nước sạch | ||||||
lưu lượng (m3 / h) | cái đầu (m) | tốc độ (r / phút) | tối đa hiệu quả (%) | NPSH (NPSHr) m | trọng lượng đầu bơm KILÔGAM | thành phần trục | |
40WD-250 | 8-20 | 15-28 | 1450 | 39 | 0,6 | 141 | 45 |
40WD-310 | 8-40 | 23-42 | 1450 | 45 | 1 | 257 | 55 |
40WD-350 | 8-45 | 35-54 | 1450 | 37 | 1 | 271 | 55 |
50WD-250 | 10-30 | 15-28 | 1450 | 40 | 0,7 | 146 | 45 |
50WD-310 | 15-60 | 25-42 | 1450 | 45 | 1.1 | 262 | 55 |
50WD-350 | 15-70 | 35-54 | 1450 | 50 | 1.1 | 286 | 55 |
50WD-400 | 20-75 | 50-75 | 1450 | 45 | 1.1 | 483 | 70 |
65WD-250 | 30-70 | 15-28 | 1450 | 48 | 1.1 | 149 | 45 |
65WD-310 | 30-90 | 25-40 | 1450 | 57 | 1,4 | 274 | 55 |
65WD-350 | 40-100 | 35-54 | 1450 | 59 | 1,5 | 280 | 55 |
65WD-400 | 50-120 | 45-75 | 1450 | 55 | 1.7 | 495 | 70 |
65WD-450 | 50-120 | 70-95 | 1450 | 52 | 1.7 | 524 | 70 |
80WD-250 | 70-100 | 15-25 | 1450 | 61 | 1,5 | 153 | 45 |
80WD-310 | 70-120 | 25-40 | 1450 | 62 | 1.7 | 288 | 55 |
80WD-350 | 70-160 | 35-52 | 1450 | 65 | 2.0 | 295 | 55 |
80WD-400 | 70-160 | 50-75 | 1450 | 62 | 2.0 | 500 | 70 |
80WD-450 | 70-160 | 70-95 | 1450 | 60 | 2.0 | 539 | 70 |
100WD-310 | 100-150 | 20-38 | 1450 | 65 | 1.9 | 293 | 55 |
100WD-350 | 100-220 | 35-50 | 1450 | 65 | 2,5 | 299 | 55 |
100WD-400 | 100-220 | 40-72 | 1450 | 65 | 2,5 | 529 | 70 |
125WD-310 | 120-260 | 18-36 | 1450 | 67 | 2,8 | 304 | 55 |
125WD-350 | 120-300 | 35-50 | 1450 | 68 | 3.2 | 307 | 55 |
125WD-400 | 140-350 | 45-70 | 1450 | 70 | 3,4 | 559 | 70 |
125WD-450 | 150-360 | 65-90 | 1450 | 67 | 3.6 | 741 | 80 |
150WD-310 | 200-400 | 18 đến 35 | 1450 | 72 | 3,8 | 332 | 55 |
150WD-350 | 200-450 | 15-48 | 1450 | 75 | 4.2 | 333 | 55 |
150WD-400 | 200-450 | 40-65 | 1450 | 73 | 4.2 | 597 | 70 |
150WD-450 | 200-500 | 60-80 | 1450 | 67 | 4,5 | 753 | 80 |
200WD-350 | 300-600 | 28-47 | 1450 | 79 | 5 | 583 | 70 |
200WD-430 | 300-650 | 50-65 | 1450 | 75 | 5,2 | 765 | 80 |
250WD-350 | 400-900 | 26-45 | 1450 | 79 | 6,5 | 850 | 80 |
250WD-430 | 400-900 | 50-61 | 1450 | 75 | 6,5 | 910 | 90 |
Đặc điểm kỹ thuật làm việc
Lưu lượng : 8-1000m3 / h
Đầu : 15-120m
Tốc độ quay : <1500rpm
Áp suất : 1.6MPa
Nhiệt độ : -50 ℃ -130 ℃
Công suất Motoe: 5,5-315KW
Kết cấu
* 1 | Vít khóa | *số 8 | Phó buồng | 15 | Nắp mang phía trước | 22 | Chảo dầu | * 29 | Tay áo |
2 | Miếng đệm | 9 | Vòng chữ O | * 16 | Ổ đỡ phía trước | 23 | Đai ốc điều chỉnh | 30 | Vòng đệm nước |
* 3 | Đai ốc | * 10 | Phó bánh | 17 | Thân mang | 24 | Điều chỉnh vít | 31 | Phụ |
4 | Vòng chữ O | * 11 | Buồng đóng gói | 18 | Khung mang | 25 | Vòng bi cơ thể | 32 | Vòng chữ O |
* 5 | Bánh công tác | 12 | Vòng chữ O | * 19 | Vòng bi phía sau | * 26 | trục | * 33 | chìa khóa |
* 6 | Thân bơm | 13 | Rửa vòi phun nước | 20 | Nắp đậy phía sau | 27 | Tấm chắn | ||
7 | Vòng chữ O | 14 | Tấm giữ nước | 21 | Chìa khóa | 28 | Tuyến đóng gói |

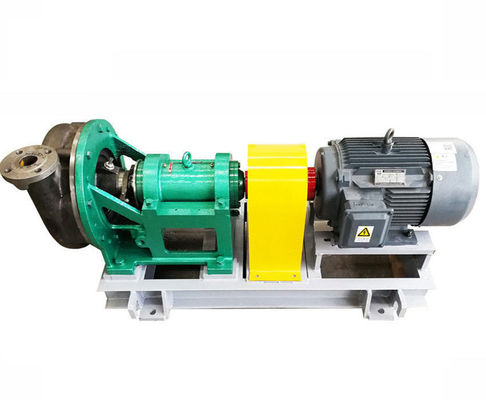

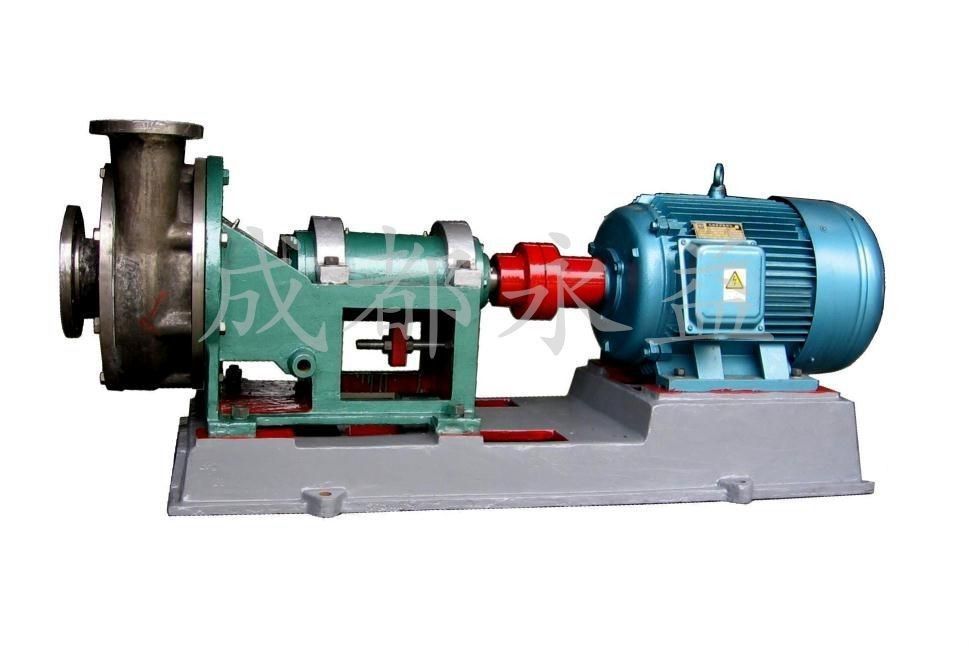

Hình ảnh sản phẩm
Thủ tục
Đóng hàng và gửi hàng
OEM | Chấp nhận được |
Moq | 1 bộ |
Giá bán | Thỏa thuận |
Hải cảng | Thượng Hải |
Thanh toán | T / T, L / C, Western Union |
Bao bì | Vỏ gỗ xuất khẩu hoặc theo yêu cầu của khách hàng |
Thời gian giao hàng | 40 ngày theo số lượng đặt hàng |
Đang chuyển hàng | Bằng đường biển, đường hàng không, tàu hỏa |
