Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Lý thuyết: | Máy bơm ly tâm | Lưu lượng tối đa: | 364m 3 / giờ |
|---|---|---|---|
| Đầu tối đa: | 58m | Vật chất: | Vật liệu kháng ăn mòn |
| Nhiên liệu: | Điện | Màu: | Tùy chỉnh |
| Vôn: | 380V / 660V / 1140V | Cấu trúc: | Bơm một tầng |
| Tên sản phẩm: | Máy bơm bùn thải nước thải chìm Máy bơm bùn chìm | ||
| Làm nổi bật: | máy bơm bể phốt thẳng đứng,máy bơm bùn công nghiệp |
||
Máy bơm bùn mài mòn Máy hút bùn nạo vét Máy bơm bùn dọc dưới nước
Mô tả Sản phẩm
Máy bơm bùn thẳng đứng sê-ri ZJL là máy bơm bùn ly tâm một tầng hút. Máy bơm sê-ri ZJL phù hợp với lý thuyết về chất lỏng hai pha và chúng được thiết kế theo nguyên tắc giảm thiểu tổng tổn thất. Hình dạng hình học của các thành phần dòng chảy của nó phù hợp với điều kiện dòng chảy của môi trường. Theo cách này, tổn thất thủy lực giữa các bộ phận xảy ra xoáy và va đập làm giảm sự mài mòn của các thành phần dòng chảy; hiệu quả nước được tăng lên; tiếng ồn chạy và độ rung giảm. Hợp kim crôm cao, có khả năng chống mài mòn cao, chống ăn mòn và chống va đập, được sử dụng cho các thành phần dòng chảy để cải thiện tuổi thọ.
Cách sử dụng chính
· Khai thác mỏ |
· Xây dựng dân dụng |
· Công nghiệp |
· Khai thác than |
· Chế biến khoáng sản |
· Điều kiện tiên quyết hóa học |
Tính năng sản phẩm
1 Thành phần dòng chảy: loại bơm này sử dụng kim loại chịu mài mòn, cánh quạt chọn kim loại hoặc cao su chịu mài mòn.
2 Thành phần vòng bi: chúng tôi sử dụng bôi trơn dầu mỡ. Theo chiều cao chất lỏng bùn bể bơi, có thể chọn chiều dài khác nhau của trục bơm hoặc ống hút.
3 Niêm phong: Không cần bất kỳ phốt trục hoặc nước bịt trục. Trong khối lượng hút không đủ điều kiện cũng có thể làm việc bình thường dưới đây.
Thông số kỹ thuật
Mô hình | Hiệu suất nước sạch | Động cơ hỗ trợ | |||||
Tốc độ quay viết sai rồi | lưu lượng Q | Cái đầu H | Công suất trên trục Pa | hiệu quả η | |||
| r / phút | (m³ / h) | m | kw | % | |||
150ZJL-A35 | 980 | 198 | 17,9 | 15.3 | 63.1 | Y250M-6 V1 380V 37kw | |
| 332 | 13.2 | 17,5 | 68,1 | ||||
| 364 | 12.1 | 18,0 | 66,8 | ||||
730 | 147 | 10,0 | 6,3 | 63.1 | Y200L-8 V1 380V 15kw | ||
| 247 | 7.3 | 7.2 | 68,1 | ||||
| 271 | 6,7 | 7.4 | 66,8 | ||||
590 | 119 | 6,5 | 3,3 | 63.1 | Y160L-10 V1 380V 11kw | ||
| 200 | 4,8 | 3,8 | 68,1 | ||||
| 219 | 4,4 | 3.9 | 66,8 | ||||
100ZJL-A36 | 1480 | 113 | 51.1 | 32.1 | 54.1 | Y250M-4 V1 380V 55kw | |
| 185 | 42.2 | 39,4 | 58,9 | ||||
| 239 | 34.1 | 45 .1 | 54,2 | ||||
970 | 76 | 22,9 | 9,6 | 54.1 | Y200L1-6 V1 380V 18,5kw | ||
| 124 | 18,9 | 11.8 | 58,9 | ||||
| 160 | 15.3 | 13,5 | 54,2 | ||||
80ZJL-A33 | 1480 | 100 | 46,8 | 26.8 | 52,6 | Y225M-4 V1 380V 45kw | |
| 141 | 41,6 | 31.0 | 56,5 | ||||
| 157 | 36,5 | 33,2 | 52.3 | ||||
970 | 42 | 16.8 | 5,5 | 52,6 | Y180L-6 V1 380V 15kw | ||
| 94 | 12.4 | 7.1 | 56,5 | ||||
| 122 | 8.4 | 8,7 | 52.3 | ||||
65ZJL-A38 | 1470 | 75 | 52.3 | 23.1 | 42,7 | Y225S-4 V1 380V 37kw | |
| 97 | 45,8 | 26.4 | 45,8 | ||||
| 120 | 43,4 | 28.8 | 45,6 | ||||
970 | 50 | 23,4 | 6,9 | 42,7 | Y180L-6 V1 380V 15kw | ||
| 65 | 20,5 | 7,9 | 45,8 | ||||
| 80 | 19,4 | 8,6 | 45,6 | ||||
65ZJL-A30 | 1470 | 38 | 34,7 | 8.2 | 43,7 | Y180M-4 V1 380V 18,5kw | |
| 58 | 31,9 | 9,7 | 51,9 | ||||
| 98 | 26,0 | 13.4 | 51,7 | ||||
960 | 25 | 14.8 | 2.3 | 43,7 | Y132M2-6 V1 380V 5,5kw | ||
| 38 | 13.6 | 2.7 | 51,9 | ||||
| 64 | 11.1 | 3.7 | 51,7 | ||||
50ZJL-A40 | 1470 | 31 | 58.3 | 16,5 | 29,9 | Y200L-4 V1 380V 30kw | |
| 47 | 51 | 19.1 | 34.1 | ||||
| 65 | 37,9 | 22.1 | 30.3 | ||||
970 | 21 | 25,4 | 4,9 | 29,9 | Y160L-6 V1 380V 11kw | ||
| 31 | 22.2 | 5,5 | 34.1 | ||||
| 43 | 16,5 | 6,4 | 30.3 | ||||
50ZJL-A36 | 1470 | 36 | 42,7 | 15,7 | 31.2 | Y200L-4 V1 380V 30kw | |
| 63 | 37,8 | 18,7 | 39,4 | ||||
| 85 | 29.3 | 20,7 | 33,5 | ||||
970 | 24 | 19.1 | 4,7 | 31.2 | Y160L-6 V1 380V 11kw | ||
| 42 | 16,9 | 5,6 | 39,4 | ||||
| 57 | 13.1 | 6.2 | 33,5 | ||||
50ZJL-A20 | 1440 | 17.1 | 10,7 | 1,4 | 34,9 | Y112M-4 V1 380V 4kw | |
| 24,7 | 9,2 | 1.6 | 38,6 | ||||
| 38,0 | 6.0 | 2.0 | 31.2 | ||||
910 | 10.8 | 4.3 | 0,4 | 34,9 | Y90L-6 V1 380V 1.1kw | ||
| 15.6 | 3.7 | 0,4 | 38,6 | ||||
| 24.0 | 2.4 | 0,5 | 31.2 | ||||
40ZJL-A35 | 1470 | 23,7 | 42,9 | 12.8 | 27.3 | Y180L-4 V1 380V 22kw | |
| 42.3 | 34.3 | 13,7 | 33,8 | ||||
| 47,6 | 30,5 | 14.1 | 28.1 | ||||
970 | 15.8 | 19.2 | 3,8 | 27.3 | Y160M-6 V1 380V 7.5kw | ||
| 28.3 | 15.3 | 4.1 | 33,8 | ||||
| 31.8 | 13.6 | 4.2 | 28.1 | ||||
40ZJL-A25 | 1440 | 10.1 | 21,5 | 2.3 | 26.1 | Y132S-4 V1 380V 5,5kw | |
| 18,4 | 19,0 | 2.6 | 36,6 | ||||
| 22,9 | 16.8 | 2,8 | 37,6 | ||||
910 | 6,6 | 9,2 | 0,6 | 26.1 | Y90L-6 V1 380V 1.1kw | ||
| 12 | 8.1 | 0,7 | 36,6 | ||||
| 14.9 | 7.2 | 0,7 | 37,6 | ||||
40ZJL-A21 | 1440 | 9,5 | 17,0 | 1.6 | 27,9 | Y112M-4 V1 380V 4.0kw | |
| 20.3 | 15.3 | 2.0 | 42,4 | ||||
| 25,9 | 14.1 | 2.2 | 44,6 | ||||
910 | 6.0 | 6,8 | 0,4 | 27,9 | Y90L-6 V1 380V 1.1kw | ||
| 12.8 | 6.1 | 0,5 | 42,4 | ||||
| 16.4 | 5,6 | 0,6 | 44,6 | ||||
Kết cấu
| 1 | Vỏ ốc | 2 | ủng hộ | 3 | Cơ sở động cơ |
| 4 | Bánh công tác | 5 | Tấm hỗ trợ bên trái | 6 | Thùng rượu bay hơi |
| 7 | Tấm lót phía sau | số 8 | Cơ thể mang | 9 | Tấm hỗ trợ bên phải |

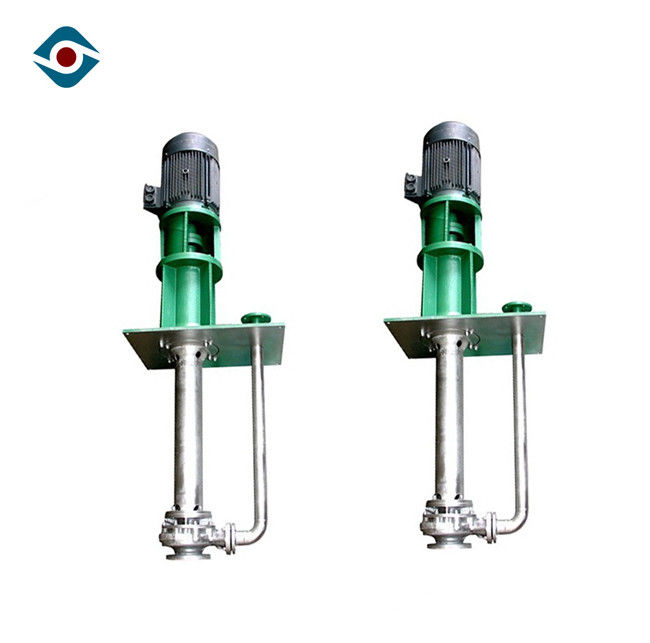

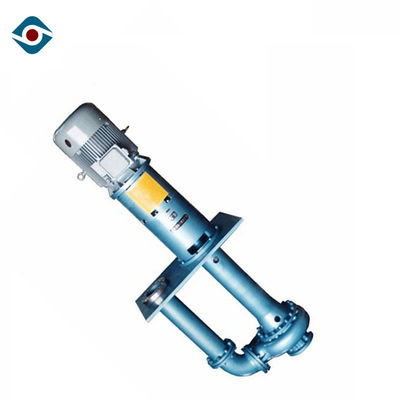

Hình ảnh sản phẩm
Kích thước cài đặt
