Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Lưu lượng tối đa: | 1000m3 / h | Đầu tối đa: | 120m |
|---|---|---|---|
| Xuất hiện: | Tùy chỉnh | Cấu trúc: | Giai đoạn đơn |
| Vôn: | 380V | Tên khác: | Bơm axit |
| Làm nổi bật: | bơm hóa chất cao áp,bơm hóa chất điện |
||

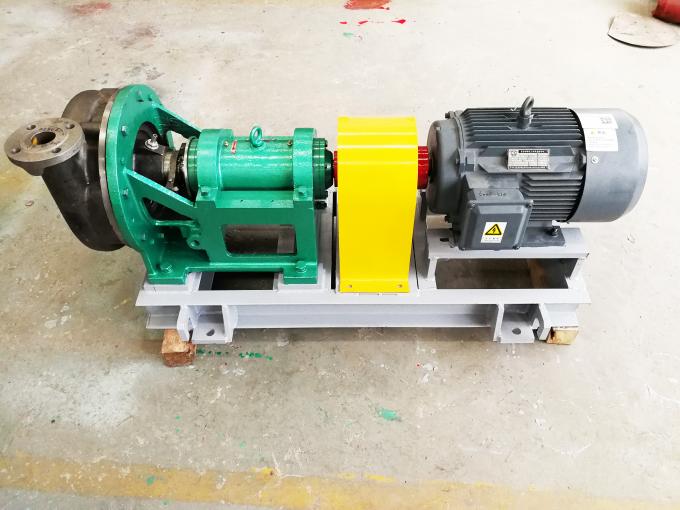

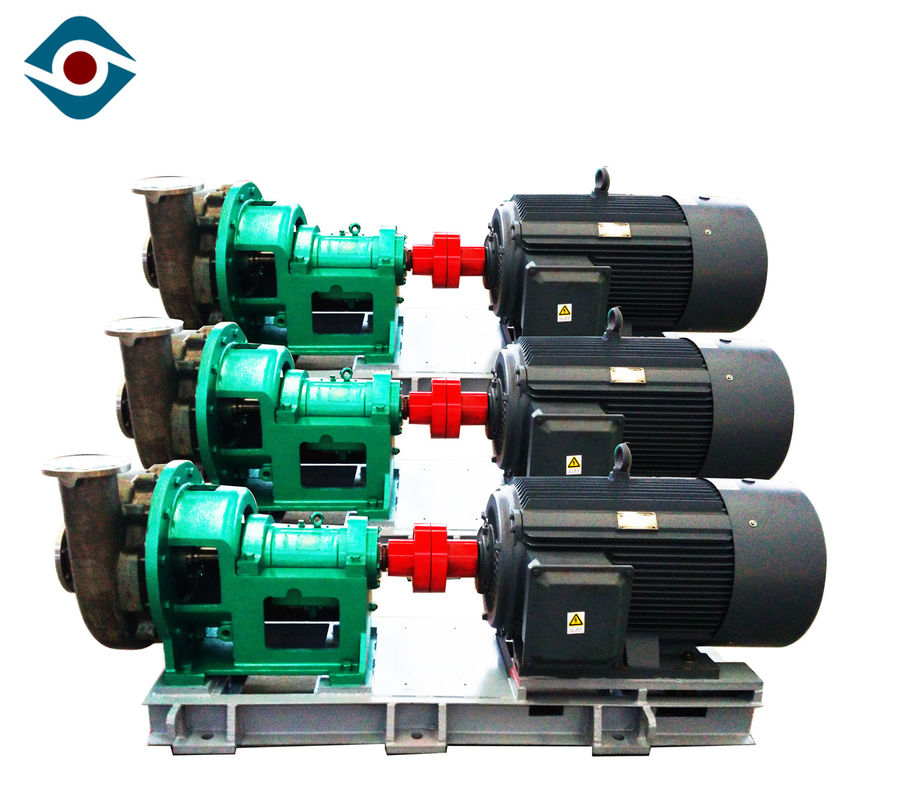

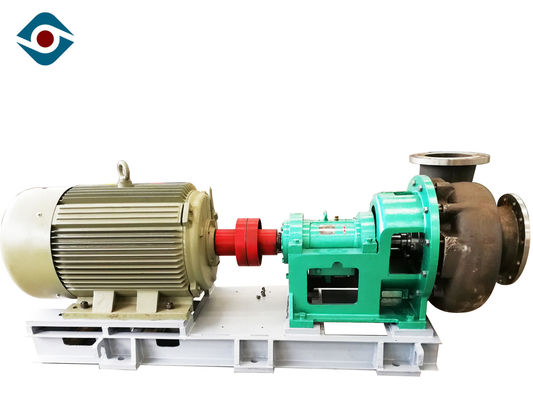

Thép không gỉ kép Bơm axit sunfuric mạnh, bơm hóa chất kháng axit
Kết cấu
Giai đoạn đơn, hút đơn, bơm ly tâm hóa học loại đúc hẫng.
Cả hai cấu trúc gắn chân và gắn ở giữa đều có sẵn; Vỏ chia hướng tâm.
Vòng bi là phần quay có thể điều chỉnh được lắp đặt trong vỏ ổ trục.
Cửa xả ở một bên của vỏ.
Con dấu cơ khí được thông qua như là niêm phong trục.
Khớp nối trực tiếp bằng khớp nối kiểu vuốt hoặc khớp nối linh hoạt.

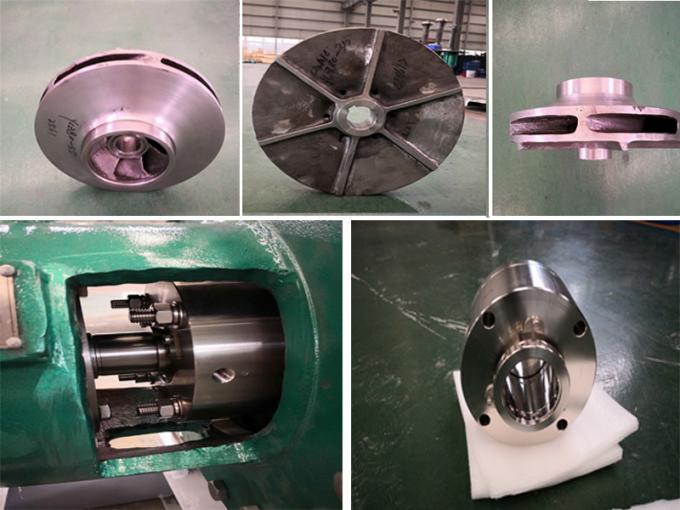

Tính năng bơm
Giá đỡ cơ thể
Khung thân bơm WD là cấu trúc khung bằng gang (HT200, HT250) với đủ độ cứng và hấp thụ sốc nhất định, vai trò của nó là hỗ trợ thân bơm và thân ổ trục.
Thân mang
Thân ổ trục được trang bị vòng bi lăn để hỗ trợ lực hướng tâm và hướng trục của trục bơm. Bơm WD được trang bị hai vòng bi tiếp xúc góc đơn ở phía khớp nối để chịu được lực dọc trục và hướng tâm. Một ổ trục hình trụ một hàng được gắn ở phía bơm để chịu được lực hướng tâm. Một tấm giữ nước 316L được đặt ở đầu trước của tuyến mang trước để ngăn phương tiện hoặc chất lỏng khác đi vào ổ đỡ phía trước.
Kết cấu
| * 1 | Vít khóa | *số 8 | Phó buồng | 15 | Nắp mang phía trước | 22 | Chảo dầu | * 29 | Măng xông |
| 2 | Miếng đệm | 9 | Vòng chữ O | * 16 | Ổ đỡ phía trước | 23 | Đai ốc điều chỉnh | 30 | Vòng đệm nước |
| * 3 | Đai ốc | * 10 | Phó bánh | 17 | Cơ thể mang | 24 | Điều chỉnh vít | 31 | Phụ |
| 4 | Vòng chữ O | * 11 | Buồng đóng gói | 18 | Khung mang | 25 | Vòng bi cơ thể | 32 | Vòng chữ O |
| * 5 | Bánh công tác | 12 | Vòng chữ O | * 19 | Vòng bi phía sau | * 26 | trục | * 33 | chìa khóa |
| * 6 | Thân bơm | 13 | Rửa vòi phun nước | 20 | Nắp đậy phía sau | 27 | Tấm chắn | ||
| 7 | Vòng chữ O | 14 | Tấm giữ nước | 21 | Chìa khóa | 28 | Tuyến đóng gói |

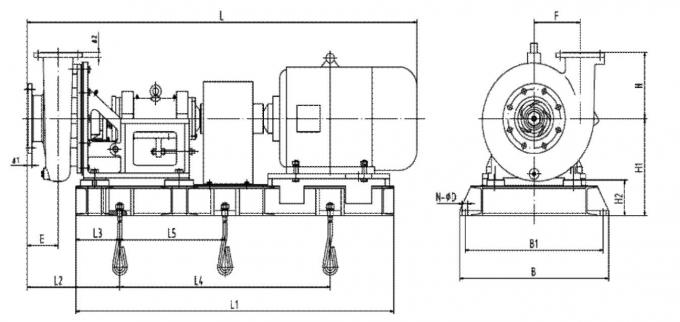

Kích thước cài đặt
Thêm chi tiết
