Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Lưu lượng tối đa: | 2000 m3 / giờ | Đầu tối đa: | 160 m |
|---|---|---|---|
| Bánh công tác: | Đã đóng | Vôn: | 3phase, 380V / 440V |
| Phốt trục: | mech.seal / đóng gói con dấu | Nhiệt độ trung bình: | -40oC ~ 150oC |
| Làm nổi bật: | bơm quá trình hóa chất ly tâm,bơm chuyển hóa chất |
||

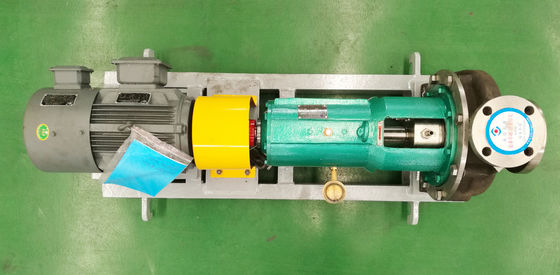

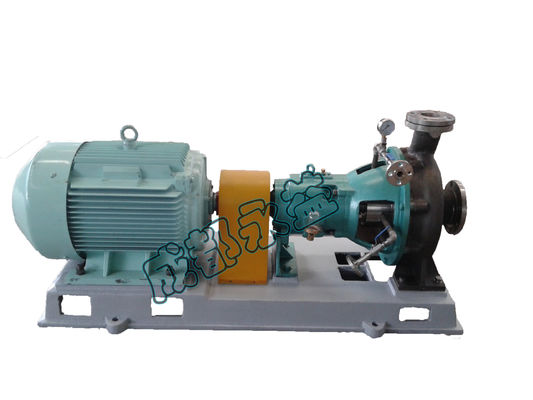

Bơm tuần hoàn hóa chất axit mạnh với lớp lót bằng nhựa PTFE bên trong chống cháy nổ
Phạm vi hiệu suất
 | Model: Bơm quy trình hóa học YCZ-series |
| Kích thước xả: 20 mm ~ 250mm | |
| Kích thước đầu vào: 32mm ~ 300mm | |
| Công suất: 4 ~ 2000m³ / h | |
| Đầu: 2 ~ 160m | |
| Hiệu quả tối đa: 65% | |
| NPSH: 0m ~ 3,5m | |
| Công suất động cơ tối đa cho phép: 710 kw | |
| Bánh công tác | Kích thước hạt tối đa được phép: 20 mm |
| Vanes: 5/6 | Loại con dấu: con dấu cơ khí / con dấu động / con dấu đóng gói |
| Loại: đóng / mở một nửa | Trọng lượng bơm: lên tới 3000kg |
| Chất liệu: Kim loại (theo điều kiện làm việc) | RPM: 1450r / phút |
| Đường kính: 200mm ~ 470mm | Vật liệu lót: Kim loại (theo điều kiện làm việc) |
Các chi tiết xây dựng
Bơm ly tâm là máy bơm phổ biến nhất trong ngành hóa chất. Bơm quy trình hóa học YCZ-series là máy bơm hiệu suất cao với thiết kế và thi công đơn giản. Máy bơm này được thiết kế theo tiêu chuẩn quốc tế ISO5199 và standradal GB / T5656. Hiệu suất cao hơn các máy bơm ly tâm thông thường khác và đáng tin cậy hơn. Máy bơm dễ bảo trì, không cần thiết phải tháo rời ống hút và đường ống ra trong quá trình bảo trì. Mặt bích hút và xả đều làm tiêu chuẩn GB / T9113.1-2000PN2.5MPa tiêu chuẩn quốc gia.
Kết cấu
Đường cong hiệu suất
Tính năng, đặc điểm
♦ Máy bơm sử dụng khớp nối màng mở rộng linh hoạt, do đó không cần thiết phải tháo rời ống hút và đường ống ra trong quá trình bảo trì. Các nắp khớp nối được trang bị để đảm bảo an toàn.
♦ Thân bơm là bơm xoắn ốc hướng tâm và được hỗ trợ bởi neo.
♦ Có hai cách để cân bằng lực dọc trục của bơm: khi đường kính danh nghĩa của bánh công tác nhỏ hơn hoặc bằng 250mm, lưỡi sau được sử dụng để cân bằng lực; khi đường kính danh nghĩa của bánh công tác lớn hơn hoặc bằng 315mm, vòng đệm và lỗ cân bằng được sử dụng để cân bằng lực. Lực dọc trục còn lại được hấp thụ bởi một bộ vòng bi tiếp xúc góc.
Thông số kỹ thuật
Mô hình | Tốc độ định mức n = 2900r / phút | Xếp hạng tốc độ = 1450r / phút | |||||||||||||
Bánh công tác | Công suất Q (m3 / h) | Cái đầu H (m) | Mật độ tương đối = 1,00 | Mật độ tương đối = 1,84 | Bánh công tác | Sức chứa (m3 / h) | Đầu H (m) | Mật độ tương đối = = 1,00 | Mật độ tương đối = = 1,84 | ||||||
Động cơ và mô hình | Động cơ điện và người mẫu | ||||||||||||||
Kỵ | Kỵ | Kỵ | Kỵ | ||||||||||||
YCZ 80/250 | D | 150 | 55 | 37 | 200L2-2 | 75 | 280S-2 | E | 70 | 11 | 5,5 | 132S-4 | 7,5 | 132M-4 | |
X | 140 | 50 | 30 | 200L1-2 | |||||||||||
E | 130 | 47 | 55 | 250M-2 | |||||||||||
YCZ 80/315 | Một | 200 | 130 | 110 | 315S-2 | 185 | 315L-2 | Một | 100 | 32 | 15 | 160L-4 | 30 | 200L-4 | |
B | 190 | 125 | B | 95 | 30 | ||||||||||
M | 180 | 120 | 90 | 280M-2 | 160 | 315L1-2 | C | 85 | 24 | 11 | 160M-4 | 18,5 | 180M-4 | ||
N | 170 | 110 | 75 | 280S-2 | D | 70 | 18 | 7,5 | 132M-4 | 15 | 160L-4 | ||||
C | 160 | 100 | 132 | 315M-2 | |||||||||||
X | 150 | 90 | 110 | 315S-2 | |||||||||||
D | 140 | 80 | 55 | 250M-2 | 90 | 280M-2 | |||||||||
YCZ 80/400 | Một | 105 | 52 | 30 | 200L-4 | 55 | 250M-4 | ||||||||
B | 100 | 50 | 55 | 250M-4 | |||||||||||
C | 90 | 44 | 45 | 225M-4 | |||||||||||
D | 80 | 38 | 18,5 | 180M-4 | 37 | 225S-4 | |||||||||
E | 75 | 30 | 15 | 160L-4 | 30 | 200L-4 | |||||||||
YCZ 100/200 | Một | 230 | 45 | 45 | 225M-2 | 75 | 280S-2 | Một | 115 | 11 | 7,5 | 132M-4 | 11 | 160M-4 | |
B | 210 | 40 | 37 | 200L2-2 | 55 | 250M-2 | B | 100 | 10 | 5,5 | 132S-4 | ||||
C | 180 | 32 | 22 | 180M-2 | 45 | 225M-2 | C | 90 | số 8 | 4 | 112M-4 | 7,5 | 132M-4 | ||
D | 150 | 25 | 37 | 200L2-2 | D | 80 | 6 | 3 | 100L2-4 | 5,5 | 132S-4 | ||||
YCZ 100/250 | Một | 280 | 75 | 90 | 280M-2 | 160 | 315L1-2 | Một | 130 | 20 | 15 | 160L-4 | 22 | 180L-4 | |
B | 260 | 70 | 75 | 280S-2 | 132 | 315M-2 | B | 125 | 16 | 11 | 160M-4 | 18,5 | 180M-4 | ||
M | 240 | 65 | 75 | 280S-2 | 110 | 315S-2 | C | 120 | 14 | 15 | 160L-4 | ||||
C | 220 | 60 | 55 | 250M-2 | 110 | 315S-2 | D | 100 | 10 | 7,5 | 132M-4 | 11 | 160M-4 | ||
N | 200 | 52 | 45 | 225M-2 | 90 | 280M-2 | |||||||||
D | 175 | 45 | 37 | 200L2-2 | 75 | 280S-2 | |||||||||
YCZ 100/315 | Một | 270 | 135 | 160 | 315L1-2 | Một | 130 | 32 | 22 | 180L-4 | 37 | 225S-4 | |||
B | 260 | 128 | 132 | 315M-2 | B | 120 | 30 | 18,5 | 180M-4 | 30 | 200L-4 | ||||
M | 250 | 120 | C | 100 | 26 | 15 | 160L-4 | ||||||||
N | 230 | 112 | 110 | 315S-2 | 185 | 315L-2 | D | 90 | 21 | 11 | 160M-4 | 18,5 | 180M-4 | ||
C | 220 | 105 | |||||||||||||
X | 210 | 95 | 90 | 280M-2 | 160 | 315L1-2 | |||||||||
D | 190 | 85 | 75 | 280S-2 | 132 | 315M-2 | |||||||||
Ứng dụng
1. hóa chất, công nghiệp hóa dầu, luyện kim, công nghiệp sợi tổng hợp, công nghiệp dược phẩm, công nghiệp sản xuất giấy, công nghiệp điều hòa không khí, công nghiệp đường, công nghiệp sưởi ấm, khử mặn nước biển, và cung cấp nước
2. truyền môi trường lỏng trung tính, môi trường lỏng ăn mòn, môi trường lỏng và môi trường lỏng lỏng chứa ít hạt rắn.
