Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Lý thuyết: | Xoáy | Lưu lượng tối đa: | 800m3 / h |
|---|---|---|---|
| Cái đầu: | 10 ~ 50m | Vôn: | 380V |
| Mặt bích đầu ra: | DN40-DN250 | Tốc độ: | 1500 vòng / phút |
| Bảo vệ máy bơm: | IP44 / IP54 | Kỳ: | Bơm cánh quạt xoáy |
| Làm nổi bật: | bơm chìm cánh quạt xoáy,bơm kiểu xoáy |
||

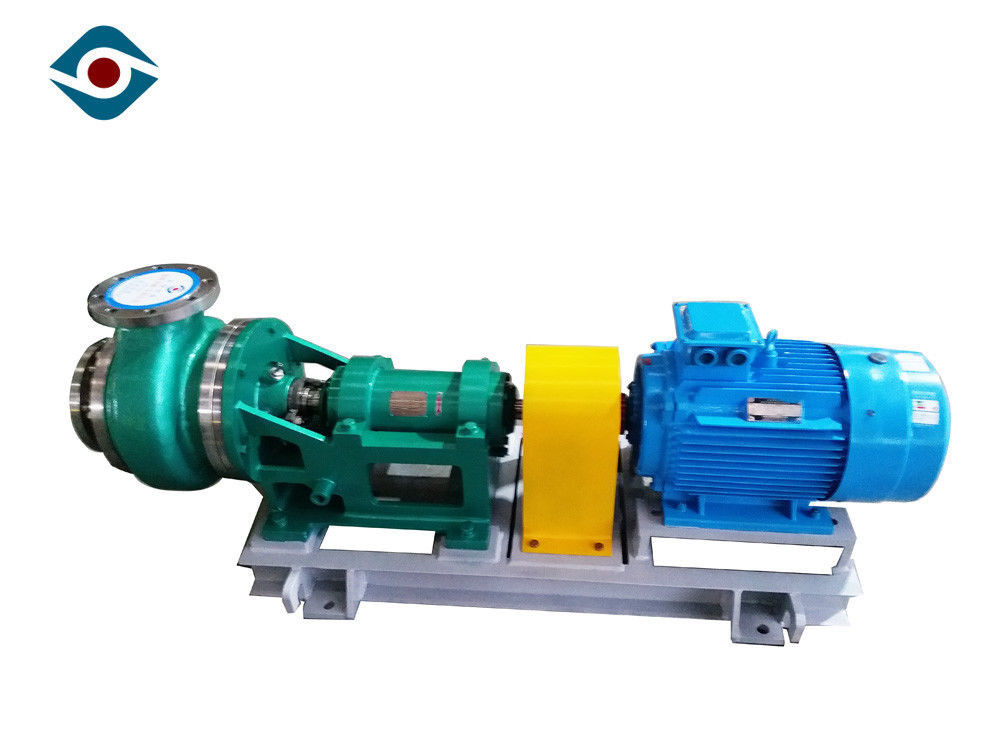

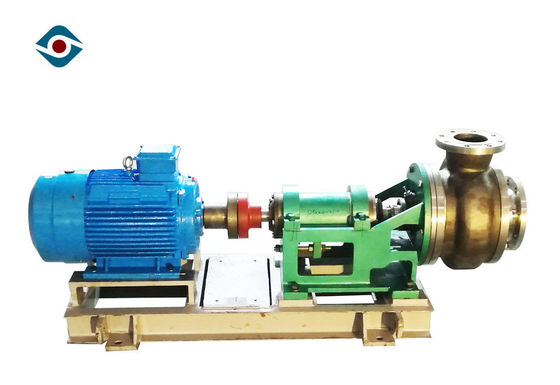

380V Brass Vortex Cánh bơm ngoại vi Bơm điện Hóa chất Bơm tự mồi
Giơi thiệu sản phẩm
Bơm xoáy dòng XWD có độ an toàn và độ tin cậy cao, tính linh hoạt mạnh mẽ và phạm vi ứng dụng rộng. Đồng thời, nó thông qua cấu trúc chung hiện tại, hỗ trợ khung, mở cửa trước và sau. Nó rất an toàn và thuận tiện để tháo rời và bảo trì với chi phí thấp hơn.
Bơm xoáy dòng XWD áp dụng thiết kế cấu trúc mô-đun CAD, lắp ráp thành phần, hơn 20 mô hình, chỉ có 5 thân ổ trục và khung thân ổ trục. Các phần của cùng một bộ có khả năng thay thế lẫn nhau rất lớn. Mặt bích đầu vào và đầu ra của máy bơm sử dụng GB91131-2000PN1.6Mpa (mặt bích tiêu chuẩn 16bar), nó cũng có thể sử dụng mặt bích của các tiêu chuẩn khác nhau theo yêu cầu của người dùng.
Bơm xoáy dòng XWD là đúc tích hợp với bánh công tác bán mở. Thân máy bơm thông qua kênh lưu lượng rộng, giúp máy bơm thích ứng với điều kiện làm việc và môi trường được truyền dễ dàng. Nó đặc biệt thích hợp cho môi trường có hàm lượng chất rắn cao, độ nhớt cao, dễ kết tinh. Nó có hiệu quả cao và hiệu suất chống xâm thực tuyệt vời. Bánh công tác có lưỡi quay lại, có thể làm giảm lực đẩy dọc trục, ngăn các hạt rắn xâm nhập vào bánh công tác phụ, giảm mài mòn của bánh công tác phụ và kéo dài tuổi thọ của bánh công tác.
Phớt trục bơm sê-ri XWD sử dụng con dấu động cơ phó + con dấu động đóng gói, phớt cơ khí một đầu, phớt cơ khí hai đầu back-to-back, phớt cơ khí hai đầu sê-ri và phớt hộp mực.
Thông số kỹ thuật
Mô hình | Hiệu suất nước sạch | ||||
lưu lượng (m³ / h) | Cái đầu (m) | Tốc độ quay (r / phút) | Hiệu quả (%) | NPSHr (m) | |
| 40XWD-250 | 8-20 | 15-27 | 1450 | 29 | 2.4 |
| 40XWD-315 | 10-30 | 25-40 | 1450 | 32 | 2.6 |
| 50XWD-250 | 30-50 | 15-28 | 1450 | 35 | 2,5 |
| 50XWD-315 | 30-50 | 25-40 | 1450 | 35 | 2.6 |
| 50XWD-400 | 30-50 | 38-60 | 1450 | 32 | 2,8 |
| 65XWD-250 | 50-80 | 15-25 | 1450 | 38 | 2.2 |
| 65XWD-315 | 50-80 | 25-40 | 1450 | 40 | 2.4 |
| 65XWD-400 | 50-80 | 38-60 | 1450 | 37 | 2.6 |
| 80XWD-250 | 80-120 | 15-25 | 1450 | 45 | 2.6 |
| 80XWD-315 | 80-120 | 22-38 | 1450 | 46 | 2.7 |
| 80XWD-400 | 80-120 | 35-55 | 1450 | 47 | 2.9 |
| 100XWD-250 | 120-180 | 10-20 | 1450 | 51 | 2.7 |
| 100XWD-315 | 120-180 | 18 đến 35 | 1450 | 52 | 2,8 |
| 100XWD-400 | 120-180 | 35-50 | 1450 | 54 | 2,8 |
| 125XWD-250 | 180-250 | 10-20 | 1450 | 55 | 2.9 |
| 125XWD-315 | 180-250 | 18 đến 35 | 1450 | 57 | 3,1 |
| 125XWD-400 | 180-250 | 35-50 | 1450 | 60 | 3.2 |
| 150XWD-315 | 250-350 | 20-35 | 1450 | 62 | 3.2 |
| 150XWD-400 | 250-350 | 32-50 | 1450 | 65 | 3.2 |
| 300XWD-315 | 350-650 | 20-30 | 1450 | 65 | 3,3 |
| 200XWD-400 | 650-650 | 28-45 | 1450 | 67 | 3,3 |
| 250XWD-400 | 450-750 | 28-45 | 1450 | 69 | 3,3 |
Ứng dụng
♦ hệ thống cấp nước trung tâm cấp thoát nước |
♦ doanh nghiệp luyện kim sắt thép |
♦ nhà máy giấy |
♦ nhà máy lọc hóa dầu |
♦ mỏ dầu |
♦ xây dựng nhà máy nhiệt điện và nhà máy điện |
♦ sân bay, nhà máy hóa chất |
♦ nhà máy dệt, nhà máy đường |
♦ nhà máy hóa chất, nhà máy điện |
♦ mỏ |
♦ hệ thống thủy lợi thoát nước nông nghiệp và kỹ thuật thủy lực. |
Dữ liệu vận hành
| Mô hình | Bơm xoáy dòng XWD |
| Sức ép | 1.6MPa |
| Sức chứa | 8 750m³ / giờ |
| Cái đầu | 69% |
| Hiệu quả tối đa | 2,4m ~ 3,3m |
| NPSH | lên tới 1500kg |
| Trọng lượng bơm | 1450r / phút |
| RPM | 1450r / phút |
| Động cơ điện | 250KW |
| Nhiệt độ | -50 ℃ -130 ℃ |
Kết cấu
1 | bìa trước | số 8 | vòi rửa | 15 | mang phía sau | 22 | mang khung cơ thể | 29 | Vòng chữ O |
2 | tấm chống mài mòn | 9 | tuyến đóng gói | 16 | nắp phía sau | 23 | ổ đỡ phía trước | 30 | Vòng chữ O |
3 | bánh công tác | 10 | nắp chịu lực phía trước | 17 | tuyến dầu phía sau | 24 | con dấu dầu khung | 31 | Chìa khóa |
4 | cơ thể bơm | 11 | mang khung cơ thể | 18 | Chìa khóa | 25 | tuyến dầu phía trước | 32 | đai ốc cánh quạt |
5 | buồng phó | 12 | cơ thể mang | 19 | con dấu dầu khung | 26 | phụ | 33 | vít khóa |
6 | phó bánh | 13 | mang | 20 | đai ốc điều chỉnh | 27 | vòng đệm nước | ||
7 | phòng đóng gói | 14 | chảo vách ngăn dầu | 21 | điều chỉnh vít | 28 | tay áo |
Sau dịch vụ
1. Truy tìm thường xuyên sẽ được thực hiện kịp thời.
2. Cung cấp cho Khách hàng bảo hành một năm để đảm bảo máy hoạt động tốt.
3. Gợi ý và mọi ý kiến & phản hồi từ khách hàng sẽ được ưu tiên.
Câu hỏi thường gặp
1. Q: Bạn có phải là nhà sản xuất hay công ty thương mại?
Trả lời: Chúng tôi là nhà sản xuất được thành lập năm 1995, nhà sản xuất máy bơm xử lý hóa chất và máy trộn tiết kiệm năng lượng chuyên nghiệp với hơn 20 năm kinh nghiệm.
2. Q: Thời gian giao hàng của bạn là gì?
Trả lời: Đơn hàng theo đợt sẽ được giao trong vòng 40 ngày làm việc sau khi nhận được tiền đặt cọc.
3. Q: Chính sách dịch vụ bảo hành của bạn là gì?
A: 12 tháng cho tất cả các sản phẩm và một số sản phẩm được bảo hành là 24 tháng.
4. Q: Tôi cần cung cấp thông tin gì để báo giá?
A: Trung bình: ____________ PH: ________
Trọng lượng riêng: _______ Nhiệt độ: _________
Công suất / Lưu lượng: ________ m3 / h Trưởng phòng: _________m
Điện áp: ____________V Tần số: _________Hz
Sức mạnh:
5. Q: Số lượng tối thiểu của bạn là gì?
A: Một bộ cũng được chào đón chúng tôi.
