Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Lưu lượng dòng chảy: | 4-2040 m3 / giờ | Phạm vi đầu: | 2-300m |
|---|---|---|---|
| Bánh công tác: | Đã đóng | Giai đoạn: | Một pha |
| Áp lực: | 25 bar | Xe máy: | IP55 |
| Điểm nổi bật: | centrifugal chemical pump,pumps used in chemical industry |
||

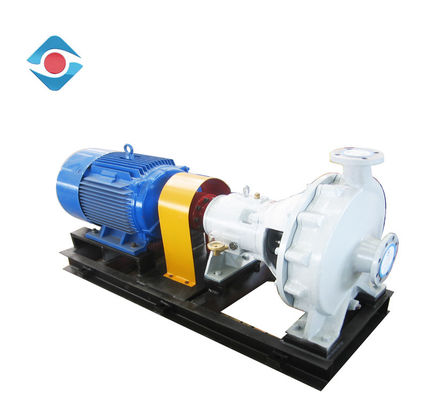

4-2040m3 / h Bơm hóa chất ngang chống ăn mòn axit Một pha cho nhà máy lọc dầu
Tính năng sản phẩm
một giai đoạn, bơm ngang xuyên tâm
cánh quạt đóng tiêu chuẩn và cánh quạt mở
thân bơm có thể thay thế và vòng cánh quạt
con dấu đóng gói và con dấu cơ khí
mặt bích tuân theo các tiêu chuẩn GB, DIN, ANSI, HG

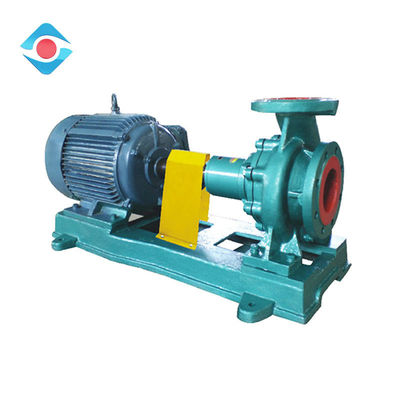

Sản vật được trưng bày

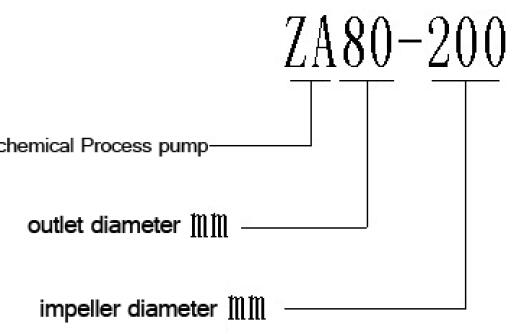

Định nghĩa mô hình
Mô hình khử có thể giúp bạn hiểu rõ về bơm, đường kính cánh quạt và đường kính đầu ra. ZA80-200 là một ví dụ:
Bản vẽ cắt ngang
102,00 | cơ thể bơm | 161,00 | nắp bơm | 183,00 | Chân hỗ trợ |
210,00 | trục | 230,00 | bánh công tác | 320,00 | Vòng bi chống ma sát |
320,01 | Vòng bi chống ma sát | 330,00 | Khung mang | 360,00 | Vỏ ổ trục |
360,01 | Vỏ ổ trục | 400,00 | Đệm phẳng | 400,01 | Đệm phẳng |
412,00 | Ô nhẫn | 412,01 | Ô nhẫn | 433,00 | Con dấu cơ khí |
433,01 | Con dấu cơ khí | 471,00 | Niêm phong | 471,01 | Niêm phong |
502,00 | Vỏ đeo nhẫn | 502,01 | Vỏ đeo nhẫn | 502,02 | Vỏ đeo nhẫn |
503,00 | Vòng đeo cánh quạt | 503,01 | Vòng đeo cánh quạt | 507,00 | deflrctor |
507,01 | làm lệch hướng | 524,00 | Măng xông | 524,01 | Măng xông |
638,00 | Dầu cấp liên tục | 644,00 | Vòng bôi trơn | 673,00 | Bộ lọc thông hơi |
710,00 | ống | 915,00 | Chèn ren | 922,00 | Đai ốc |
923,00 | Đai ốc | 932,00 | vòng tròn |
Sự chỉ rõ
| Bơm xử lý hóa chất ZA-series | ||
| Thông số kỹ thuật | Trung bình | |
| ĐN | 25-400mm |
|
| Dòng chảy Q | <2600m3 / h | |
| Đầu H | <250m | |
| Áp suất P | <2.5MPa | |
| Nhiệt độ T | -80oC -450oC | |
Đường cong hiệu suất
