Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Lý thuyết: | Bơm lưu lượng hỗn hợp | Dòng chảy: | 200-6500m3 / h |
|---|---|---|---|
| Cái đầu: | 8-25m | Bánh công tác: | Đóng / Bán mở |
| thương hiệu: | Thành Đô Yongyi | Áp lực: | 1.6MPa |
| ĐỘ PH: | 4,5-8 | Nhiệt độ: | -20 ~ 120oC |
| Mặt bích: | Tùy chỉnh | ||
| Điểm nổi bật: | mixed flow centrifugal pump,mixed flow pump |
||
Công suất lớn Tuổi thọ phục vụ ngang Máy bơm dòng chảy ngang
Mô tả Sản phẩm
Theo Thông số kỹ thuật dự án Desulfurization của nhà máy nhiệt điện, dựa trên các tính năng của hệ thống khử lưu huỳnh khí thải và các ưu điểm của các sản phẩm tương tự, chúng tôi đã sản xuất các sản phẩm tiết kiệm năng lượng ---- YYTL-series. Máy bơm dòng YYTL là máy bơm tuần hoàn lưu lượng thấp đầu lớn. Chúng chủ yếu được sử dụng trong hệ thống FGD ướt, chuyển bùn đá vôi và bùn thạch cao. Các máy bơm có lợi thế về hiệu quả cao, hoạt động an toàn và ổn định, bảo trì thuận tiện, tuổi thọ dài và như vậy.
Thông số kỹ thuật
| Mô hình | lưu lượng (m³ / h) | Cái đầu (m) | Tốc độ (r / phút) | Hiệu quả tối đa (%) | NPSH (NPSHr) m | Công suất động cơ tối đa cho phép (KW) | Khối lượng tịnh (Kilôgam) |
| 350YYL-24 | 1280 | 25.2 | 740 | 75 | 6,5 | 200 | 3200 |
| 1600 | 24 | 80 | |||||
| 1920 | 22.3 | 81 | |||||
| 350YYL-10 | 640 | 11.2 | 490 | 72 | 3,4 | 55 | 3200 |
| 960 | 10.2 | 78 | |||||
| 1060 | 9,1 | 79 | |||||
| 400YYL-24 | 1760 | 25,5 | 740 | 80 | 6,8 | 280 | 3500 |
| 2200 | 24 | 82 | |||||
| 2640 | 22 | 83 | |||||
| 400YYTL-10 | 1160 | 11.3 | 490 | 78 | 3.2 | 75 | 3500 |
| 1450 | 10,5 | 80 | |||||
| 1740 | 9,4 | 81 | |||||
| 500YYTL-24 | 2800 | 25.8 | 590 | 82 | 7.1 | 450 | 4500 |
| 3500 | 25 | 85 | |||||
| 4200 | 21,6 | 86 | |||||
| 500YYTL-16 | 2320 | 18.2 | 490 | 82 | 3,8 | 75 | 4500 |
| 2900 | 16,5 | 85 | |||||
| 3480 | 14.8 | 86 | |||||
| 600YYL-24 | 4500 | 25,5 | 590 | 83 | 8,0 | 710 | 6000 |
| 5500 | 24 | 87 | |||||
| 6500 | 22 | 88 | |||||
| 600YYL-16 | 3737 | 17,6 | 490 | 83 | 5,5 | 400 | 6000 |
| 4568 | 16.6 | 87 | |||||
| 5400 | 15 | 88 | |||||
| 700YYL-24 | 6400 | 25,5 | 490 | 84 | 8,0 | 1000 | 8000 |
| 8000 | 24 | 88,5 | |||||
| 9600 | 21,5 | 89,5 | |||||
| 700YYL-18 | 5550 | 19.2 | 425 | 84 | 6.1 | 630 | 8000 |
| 6940 | 18 | 88,5 | |||||
| 8327 | 16.2 | 89,5 | |||||
| 800YYTL-24 | 8250 | 27 | 490 | 87,5 | 9,6 | 1250 | 8800 |
| 10500 | 24 | 89,5 | |||||
| 12000 | 21.3 | 87,5 | |||||
| 800YYTL-18 | 7156 | 20.3 | 425 | 87,5 | 7.2 | 800 | 8800 |
| 9100 | 18.1 | 89,5 | |||||
| 10400 | 16 | 87,5 | |||||
| 900YYTL-24 | 12000 | 26 | 370 | 86 | 8.3 | 1800 | 11400 |
| 15000 | 24 | 90 | |||||
| 18000 | 21,5 | 90,2 | |||||
| 900YYTL-19 | 10700 | 20,7 | 330 | 86 | 6,6 | 1250 | 11400 |
| 13380 | 19.1 | 90 | |||||
| 16050 | 17.1 | 90,2 |
Nguyên liệu dòng chảy
Chúng tôi cung cấp một số loại vật liệu: CD4MCu, Cr30, 304, 304L, 316L, 904l (UB-6), hợp kim 20 #, 2507, 2205, v.v.
Kết cấu
| 1 | Đai ốc tròn | 2 | Nắp đậy phía sau | 3 | Điều chỉnh vít | 4 | Vòng bi phía sau | 5 | Nút thông gió |
| 6 | Ổ đỡ phía trước | 7 | Bìa trước | số 8 | Tấm giữ nước | 9 | chớp | 10 | Ô nhẫn |
| 11 | Vỏ bơm | 12 | Con dấu cơ khí | 13 | Thân bơm | 14 | bánh công tác | 15 | Đai ốc |
| 16 | chớp | 17 | Ô nhẫn | 18 | Khóa vít | 19 | Bìa trước | 20 | Ô nhẫn |
| 21 | Ô nhẫn | 22 | Chìa khóa | 23 | Ô nhẫn | 24 | Thân mang | 25 | Tuyến nước làm mát |
| 26 | Con trỏ dầu | 27 | trục | 28 | Ống nước làm mát | 29 | Hộp gần | 30 | Lưỡi dao hỗ trợ |
| 31 | Ô nhẫn | 32 | Con dấu dầu khung | 33 | tay áo | 34 | Chìa khóa |
Phương thức chuyển tiền
Kết nối trực tiếp: Bơm và động cơ được kết nối trực tiếp với động cơ thông qua khớp nối linh hoạt màng dài.
Truyền động đai: Thay đổi tốc độ để điều chỉnh hiệu suất bơm thông qua ổ đĩa V-vành đai.
Giảm tốc: Giảm tốc độ thông qua bộ giảm tốc, phù hợp với máy bơm công suất cao
Hướng xoay
Từ phía ổ đĩa, bơm quay theo chiều kim đồng hồ. Hướng quay của bơm cũng có thể được thay đổi tùy theo lắp đặt đường ống tại chỗ của người dùng.

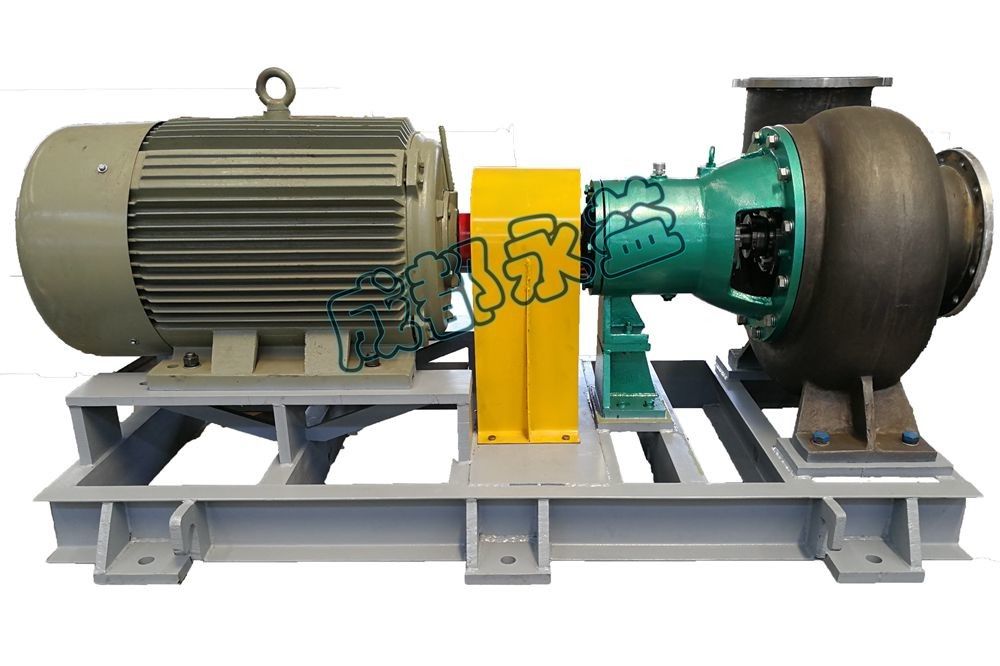

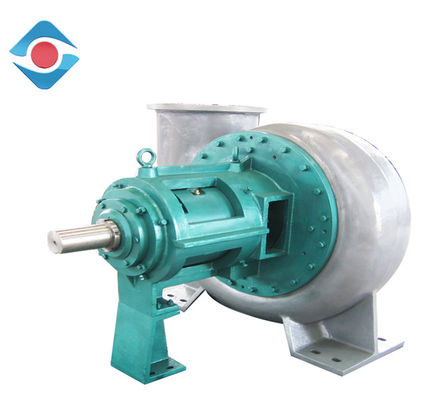

Hình ảnh sản phẩm
