Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Lý thuyết: | Máy bơm ly tâm | Dòng chảy: | 6 ~ 364m / h |
|---|---|---|---|
| Cái đầu: | 6 58m | Vật chất: | Vật liệu kháng ăn mòn |
| Màu: | Tùy chỉnh | Mặt bích: | Tùy chỉnh |
| Vôn: | 380V | ứng dụng: | Nước thải, hóa chất |
| Bảo hành: | Một năm | ||
| Làm nổi bật: | máy bơm bể phốt thẳng đứng,máy bơm bùn công nghiệp |
||

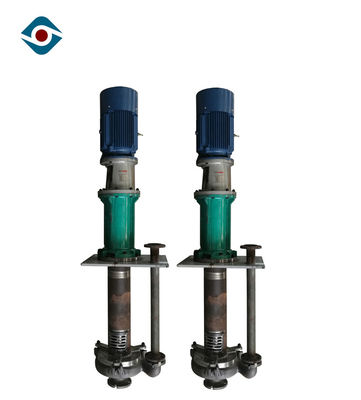

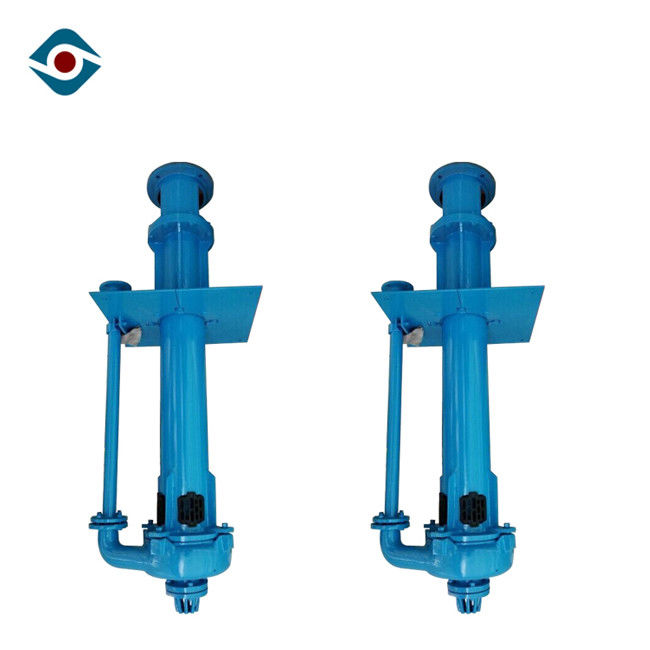

Máy bơm bùn cao su chìm ly tâm thẳng đứng

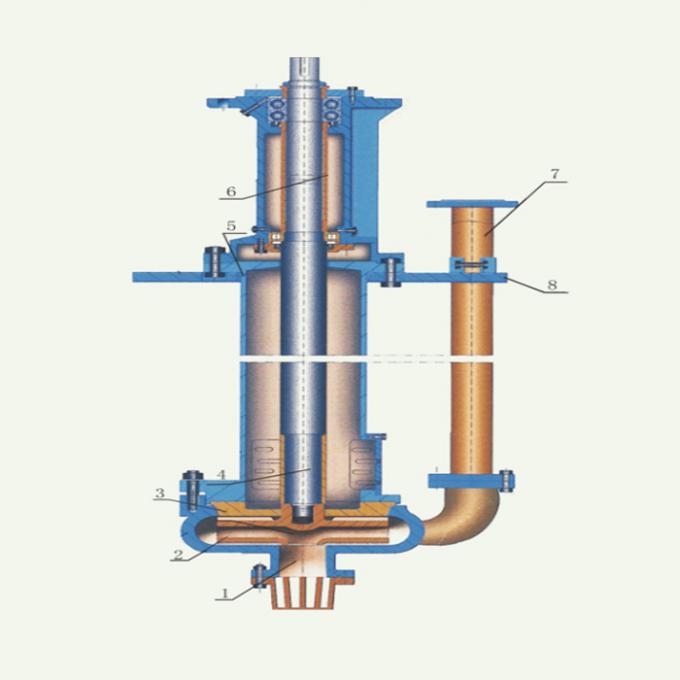

Kết cấu
Tính năng, đặc điểm
A. Máy bơm chìm dòng ZJL là máy bơm bùn ly tâm thẳng đứng, thường được sử dụng để vận chuyển hạt mài mòn, hạt thô, bùn nồng độ cao.
B. Không cần bất kỳ phốt trục và nước bịt trục, trong điều kiện hít vào không đủ điều kiện chúng cũng có thể hoạt động bình thường.
C. Thân bơm được làm bằng kim loại chống mài mòn. Cánh quạt được làm bằng kim loại hoặc cao su chịu mài mòn, polyurethane. Các bộ phận bơm được bơm vào chất lỏng có lớp lót cao su, tất cả đều được áp dụng để vận chuyển bùn ăn mòn.
D. Cấu tạo ổ đỡ dẫn hướng được thêm vào máy bơm trên cơ sở máy bơm tiêu chuẩn, vì vậy máy bơm có cả hoạt động ổn định hơn và phạm vi ứng dụng rộng hơn, nhưng phải gắn nước xả vào ổ đỡ dẫn hướng.
Phạm vi dữ liệu
Đường kính: 200mm ~ 470mm
Đầu: 4 ~ 60 m
Công suất: 6 ~ 364m³ / h
Kích thước xả: 40mm ~ 200mm
Kích thước đầu vào: 50mm ~ 250mm
NPSH: 1,4m ~ 3,5m
Thông số kỹ thuật
Mô hình | Hiệu suất nước sạch | Động cơ hỗ trợ | |||||
Tốc độ quay n | lưu lượng Q | Cái đầu H | Công suất trên trục Pa | hiệu quả η | |||
| r / phút | (m³ / h) | m | kw | % | |||
150ZJL-A35 | 980 | 198 | 17,9 | 15.3 | 63.1 | Y250M-6 V1 380V 37kw | |
| 332 | 13.2 | 17,5 | 68,1 | ||||
| 364 | 12.1 | 18,0 | 66,8 | ||||
730 | 147 | 10,0 | 6,3 | 63.1 | Y200L-8 V1 380V 15kw | ||
| 247 | 7.3 | 7.2 | 68,1 | ||||
| 271 | 6,7 | 7.4 | 66,8 | ||||
590 | 119 | 6,5 | 3,3 | 63.1 | Y160L-10 V1 380V 11kw | ||
| 200 | 4,8 | 3,8 | 68,1 | ||||
| 219 | 4,4 | 3.9 | 66,8 | ||||
100ZJL-A36 | 1480 | 113 | 51.1 | 32.1 | 54.1 | Y250M-4 V1 380V 55kw | |
| 185 | 42.2 | 39,4 | 58,9 | ||||
| 239 | 34.1 | 45 .1 | 54,2 | ||||
970 | 76 | 22,9 | 9,6 | 54.1 | Y200L1-6 V1 380V 18,5kw | ||
| 124 | 18,9 | 11.8 | 58,9 | ||||
| 160 | 15.3 | 13,5 | 54,2 | ||||
80ZJL-A33 | 1480 | 100 | 46,8 | 26.8 | 52,6 | Y225M-4 V1 380V 45kw | |
| 141 | 41,6 | 31.0 | 56,5 | ||||
| 157 | 36,5 | 33,2 | 52.3 | ||||
970 | 42 | 16.8 | 5,5 | 52,6 | Y180L-6 V1 380V 15kw | ||
| 94 | 12.4 | 7.1 | 56,5 | ||||
| 122 | 8.4 | 8,7 | 52.3 | ||||
65ZJL-A38 | 1470 | 75 | 52.3 | 23.1 | 42,7 | Y225S-4 V1 380V 37kw | |
| 97 | 45,8 | 26.4 | 45,8 | ||||
| 120 | 43,4 | 28.8 | 45,6 | ||||
970 | 50 | 23,4 | 6,9 | 42,7 | Y180L-6 V1 380V 15kw | ||
| 65 | 20,5 | 7,9 | 45,8 | ||||
| 80 | 19,4 | 8,6 | 45,6 | ||||
65ZJL-A30 | 1470 | 38 | 34,7 | 8.2 | 43,7 | Y180M-4 V1 380V 18,5kw | |
| 58 | 31,9 | 9,7 | 51,9 | ||||
| 98 | 26.0 | 13.4 | 51,7 | ||||
960 | 25 | 14.8 | 2.3 | 43,7 | Y132M2-6 V1 380V 5,5kw | ||
| 38 | 13.6 | 2.7 | 51,9 | ||||
| 64 | 11.1 | 3.7 | 51,7 | ||||
50ZJL-A40 | 1470 | 31 | 58.3 | 16,5 | 29,9 | Y200L-4 V1 380V 30kw | |
| 47 | 51 | 19.1 | 34.1 | ||||
| 65 | 37,9 | 22.1 | 30.3 | ||||
970 | 21 | 25,4 | 4,9 | 29,9 | Y160L-6 V1 380V 11kw | ||
| 31 | 22.2 | 5,5 | 34.1 | ||||
| 43 | 16,5 | 6,4 | 30.3 | ||||
50ZJL-A36 | 1470 | 36 | 42,7 | 15,7 | 31.2 | Y200L-4 V1 380V 30kw | |
| 63 | 37,8 | 18,7 | 39,4 | ||||
| 85 | 29.3 | 20,7 | 33,5 | ||||
970 | 24 | 19.1 | 4,7 | 31.2 | Y160L-6 V1 380V 11kw | ||
| 42 | 16,9 | 5,6 | 39,4 | ||||
| 57 | 13.1 | 6.2 | 33,5 | ||||
50ZJL-A20 | 1440 | 17.1 | 10,7 | 1,4 | 34,9 | Y112M-4 V1 380V 4kw | |
| 24,7 | 9,2 | 1.6 | 38,6 | ||||
| 38,0 | 6.0 | 2.0 | 31.2 | ||||
910 | 10.8 | 4.3 | 0,4 | 34,9 | Y90L-6 V1 380V 1.1kw | ||
| 15.6 | 3.7 | 0,4 | 38,6 | ||||
| 24.0 | 2.4 | 0,5 | 31.2 | ||||
40ZJL-A35 | 1470 | 23,7 | 42,9 | 12.8 | 27.3 | Y180L-4 V1 380V 22kw | |
| 42.3 | 34.3 | 13,7 | 33,8 | ||||
| 47,6 | 30,5 | 14.1 | 28.1 | ||||
970 | 15.8 | 19.2 | 3,8 | 27.3 | Y160M-6 V1 380V 7.5kw | ||
| 28.3 | 15.3 | 4.1 | 33,8 | ||||
| 31.8 | 13.6 | 4.2 | 28.1 | ||||
40ZJL-A25 | 1440 | 10,1 | 21,5 | 2.3 | 26.1 | Y132S-4 V1 380V 5,5kw | |
| 18,4 | 19,0 | 2.6 | 36,6 | ||||
| 22,9 | 16.8 | 2,8 | 37,6 | ||||
910 | 6,6 | 9,2 | 0,6 | 26.1 | Y90L-6 V1 380V 1.1kw | ||
| 12 | 8.1 | 0,7 | 36,6 | ||||
| 14.9 | 7.2 | 0,7 | 37,6 | ||||
40ZJL-A21 | 1440 | 9,5 | 17,0 | 1.6 | 27,9 | Y112M-4 V1 380V 4.0kw | |
| 20.3 | 15.3 | 2.0 | 42,4 | ||||
| 25,9 | 14.1 | 2.2 | 44,6 | ||||
910 | 6.0 | 6,8 | 0,4 | 27,9 | Y90L-6 V1 380V 1.1kw | ||
| 12.8 | 6.1 | 0,5 | 42,4 | ||||
| 16.4 | 5,6 | 0,6 | 44,6 | ||||
Vật chất
| Sự miêu tả | Vật liệu tiêu chuẩn | Tùy chọn vật liệu |
| Trục | 4140 thép nhẹ | Có sẵn theo yêu cầu |
| Nhà ở mang | Gang thep | |
| Cột | Thép nhẹ | |
| Lọc trên | Cao su | Gang thep |
| Hạ lọc | Gang thep | |
| Lót lưng | Sắt trắng Chrome 27% | |
| Vỏ bơm | Sắt trắng Chrome 27% | Cao su lót trắng |
| Bánh công tác | Sắt trắng Chrome 27% | Cao su |
| Thùng rượu bay hơi | Thép nhẹ | Cao su lót thép nhẹ / composite |
| Tấm Adaptor | Thép nhẹ |
