Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Dòng chảy: | 4 ~ 3000 m³ / h | Đầu tối đa: | 130 m |
|---|---|---|---|
| Màu: | Tùy chỉnh | Lý thuyết: | Bơm bùn |
| Làm nổi bật: | bơm bùn ly tâm ngang,bơm bùn công nghiệp |
||

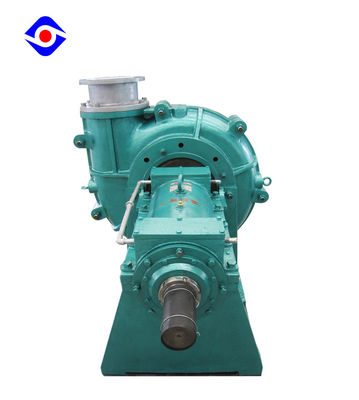

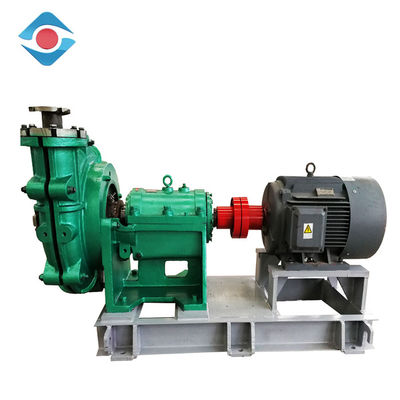

Tùy chỉnh nhiệm vụ nặng nề Phân chia trường hợp nặng Máy bơm bùn để khai thác nạo vét sỏi cát
Phạm vi tham số
| Cái đầu | 10 ~ 130 m |
| Sức chứa | 4 ~ 3000 m³ / h |
| Kích thước xả | 20 mm ~ 350mm |
| Kích thước đầu vào | 32mm ~ 400mm |
| Hiệu quả tối đa | 70% |
| NPSH | 0m ~ 3 m |
| Công suất động cơ tối đa cho phép | 315 kw |
| Đường kính | 200mm ~ 470mm |
Nguyên tắc làm việc
Các bộ phận làm việc chính của bơm bùn là bánh công tác và vỏ bơm, bánh công tác được đặt trong trục bơm và động cơ chính được nối với nhau. Cánh quạt cánh quạt buộc chất lỏng quay. Đồng thời, dòng chảy chất lỏng từ trung tâm đến mép của bánh công tác dưới tác dụng của lực quán tính chảy ra khỏi bánh công tác ở tốc độ cao, vào buồng áp suất, và sau đó qua bộ khuếch tán để xả nó, quá trình này được gọi là quá trình nước được điều áp. cạnh chảy chất lỏng của bánh công tác, một vùng áp suất thấp được hình thành ở trung tâm của bánh công tác. Khi có đủ chân không, chất lỏng đi vào bánh công tác qua buồng hút dưới áp suất bên hút (thường là áp suất khí quyển), được gọi là quá trình hấp thụ. Khi bánh công tác quay liên tục, chất lỏng được xả ra và liên tục được hít vào để tạo thành công việc liên tục .
Thông số kỹ thuật
Mô hình | Hiệu suất nước sạch | ||||
Dòng chảy Q | Cái đầu | Tốc độ quay n | Công suất trục (Pa) | Hiệu quả | |
(m³ / h) | m | r / phút | kw | % | |
300ZJ (G) -IA | 704-2333 | 30,6-80 | 490-980 | 135-505 | 66-81 |
250ZJ (G) -IA | 405-1480 | 29.1-128.7 | 730-980 | 58.3-652 | 54-76.9 |
200ZJ (G) -IA | 256-976 | 28-133,7 | 730-980 | 60.3-448.1 | 50-79,6 |
150ZJ (G) -IA | 164-600 | 19.4-91.2 | 730-980 | 15.8-161.5 | 46.1-74.6 |
100ZJ (G) -IA | 86-360 | 16-100.2 | 980-1480 | 6,7-105,5 | 58,7-70,4 |
80ZJ (G) -IA | 60-242 | 15.7-109.8 | 980-1480 | 5,5-115,9 | 38,8-66,7 |
65ZJ (G) -IA | 28-69 | 11.2-34.8 | 960-1460 | 1.7-10.8 | 54,2-63,5 |
50ZJ (G) -IA | 31-111 | 34.3-110.7 | 970-1480 | 9,7-66,9 | 12.2-45.1 |
40ZJ (G) -IA | 9-23 | 9.1-44.6 | 1400-2900 | 0,3-4,7 | 33.2-52.4 |
Kết cấu
Đặc tính
Ứng dụng
1) được sử dụng trong nhà máy cô đặc để vận chuyển bùn và chất thải cô đặc
2) được sử dụng để vận chuyển phương tiện trong nhà máy khai thác than
3) được sử dụng để vận chuyển bùn dễ kết tinh ở nhiệt độ cao trong nhà máy nhôm
4) được sử dụng để vận chuyển bùn trong nhà máy xi măng
Kích thước cài đặt
Cơ sở đơn
Cơ sở chia sẻ
